◆ 性能照査実験 （落石対策便覧.H29.12に準拠）◆

　全14回の実物実験を行いました。その内，実験No.11～No.14の実験は，落石対策便覧(H29.12)の

実験方法に準じて実施したものです。可能吸収エネルギー E=445kJ を確認しております。

実験装置の概要図

　　　　実験装置の全景　　　　　　　　　　重錘の衝突状況　　　　　　　　　　　重錘の形状

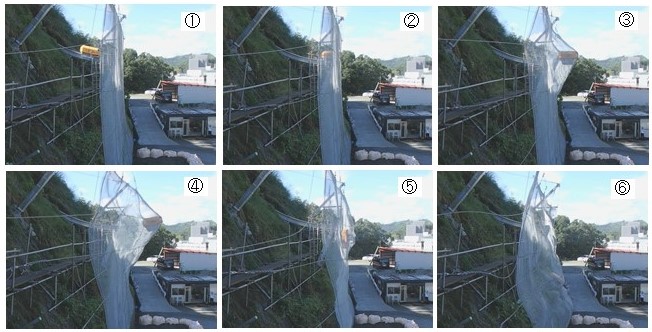

重錘を捕捉している状況（右斜め前）

重錘を捕捉している状況（左横）

LS-DYNAによる動的解析では，ロングスパンの実物実験を精度良く再現することが出来ています。

落石対策便覧 改定前（H29.12以前）

落石対策便覧 改定後（H29.12以降）
